合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> Delta-8 動物胃腸道體內中藥物的溶解度的測定——結論、工具書類！
> 醫護人員為何冒著中暑風險都不願脫下厚重的防護服呢？
> 稠油冷降黏劑&采凍膠分散體調驅複配體係對其動態界麵張力的影響
> 黄色操逼美女91视频應用於EPM2000玻璃纖維濾膜的快速消解
> 毛細現象：表麵張力和接觸角兩者有什麽關係？
> 低氣壓下氣泡全生命期特征及引氣混凝土性能提升
> 基於天然植物油的酰胺胺氧化合物的合成表征及表麵性質——摘要、介紹
> Delta-8食用餐食後人體內十二指腸液的組成及性質——摘要、介紹、材料和方法
> 2022年中國表麵活性劑行業全景產業鏈、重點企業經營情況及發展趨勢
> 界麵張力對低滲親水岩心自發滲吸的影響因素
推薦新聞Info
-
> 強紫外線輻射對減縮劑抑製水泥石幹縮變形效果研究（一）
> 無機粒子對TPAE界麵張力、發泡、抗收縮行為的影響（四）
> 無機粒子對TPAE界麵張力、發泡、抗收縮行為的影響（三）
> 無機粒子對TPAE界麵張力、發泡、抗收縮行為的影響（二）
> 無機粒子對TPAE界麵張力、發泡、抗收縮行為的影響（一）
> 弱堿三元采出液油水界麵動態界麵張力、強度、等特性研究
> 植保無人機噴頭和噴霧助劑對藥液表麵張力、霧滴密度、覆蓋率的影響（二）
> 植保無人機噴頭和噴霧助劑對藥液表麵張力、霧滴密度、覆蓋率的影響（一）
> 無人機噴霧作業下荔枝葉片上的表麵張力、接觸角及霧滴沉積特性
> 不同界麵張力-潤濕性組合的滲吸液體係對於化學滲吸效果的影響規律
不同溫度下手性離子液體及二元混合物的密度和表麵張力（上）
來源：河北科技師範學院學報 瀏覽 82 次 發布時間:2024-10-29
作為新興的綠色溶劑，離子液體具有一些獨特的性質，例如揮發性低，熱穩定性強，極性可控，以及對無機和有機物質具有良好的溶解性等。因此，其在合成、催化、電化學以及分離工程方麵具有巨大的應用潛能。所以，對離子液體的物理化學性質的研究，例如密度，表麵張力，粘度，以及溶解性等，就顯得尤為重要。目前，大多數文獻報道集中於常規離子液體，而手性離子液體的物化性質研究相對較少。由於手性離子液體同時具有離子液體的性質和手性，可應用於核磁共振(NMR)，近紅外(NIR)，不對稱合成，聚合反應，以及氣相色譜等。常見的手性離子液體因其陽離子帶有手性基團而具有手性;而對於陰離子具有手性的離子液體，其手性陰離子可以與傳統的陽離子結合，使離子液體本身具有手性。例如，帶有手性陰離子［L－lactate］－陰離子的咪唑類離子液體。
離子液體物理化學性質的研究對離子液體的設計和應用具有重要的指導作用，而對於離子液體與分子溶劑(例如水)的混合物性質研究將會揭示該類液體的新的應用。筆者在不同溫度下測定帶有手性陰離子的純離子液體1－丁基－3－甲基－咪唑乳酸鹽(［bmim］［L－lactate］)及［bmim］［L－lactate］+H2O二元混合物的密度和表麵張力，並對其體積性質和表麵性質進行研究。以期進一步豐富手性離子液體與分子溶劑二元混合物的物理化學性質數據，為其應用提供更多的理論依據。
1實驗部分
1.1藥品
手性離子液體［bmim］［L－lactate］(質量分數＞0.99)購於上海益江化學有限公司。為了除去樣品中的水分，在使用前先將離子液體在80℃和真空狀態下烘幹至少48 h。樣品的含水量由Karl Fisher滴定測得，其質量分數＜0.000 2。
1.2離子液體密度的測定
樣品由Mettler AX－205天平稱量(METTLER TOLEDO，上海)，質量精度為1×10－4。為了防止樣品吸水，在N2保護下采用Anton－Paar DMA4 500密度計測量樣品密度。測定的溫度範圍為293.15～343.15 K。密度測量精度為±0.000 2 g/cm3，測量溫度精度為±0.01 K。測量儀器使用二次蒸餾水校準，取3次重複性實驗結果的平均值作為結果。
1.3離子液體表麵張力的測定
表麵張力的測量采用白金板法，應用DCAT21(Dataphysics，Germany)91视频下载安装進行測定。測定的溫度範圍為293.15～343.15 K。為了防止液體表麵汙染和吸水，表麵張力的測量在N2保護下進行。樣品放置於體積為40 cm3密閉的容器中進行測量，溫度精度為±0.02 K。在進行測量前，白金板和容器在硝酸溶液中浸泡數小時後使用蒸餾水衝洗，燒幹，再次用蒸餾水衝洗後進行幹燥。取5次實驗的平均值作為結果，精度為±0.15 mN/m。
2結果與分析
2.1［bm im］［L-lactate］的體積性質

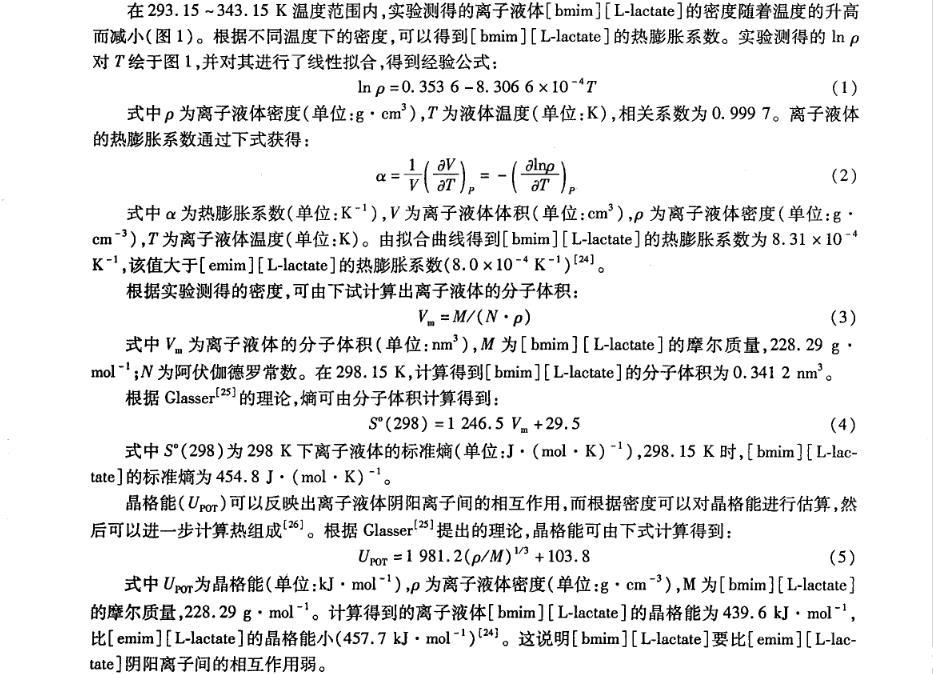

在293.15～343.15 K溫度範圍內，實驗測得的離子液體［bmim］［L－lactate］的密度隨著溫度的升高而減小(圖1)。根據不同溫度下的密度，可以得到［bmim］［L－lactate］的熱膨脹係數。實驗測得的lnρ對T繪於圖1，並對其進行了線性擬合，得到經驗公式:
式中ρ為離子液體密度(單位:g·cm3)，T為液體溫度(單位:K)，相關係數為0.999 7。離子液體的熱膨脹係數通過下式獲得:
式中α為熱膨脹係數(單位:K－1)，V為離子液體體積(單位:cm3)，ρ為離子液體密度(單位:g·cm－3)，T為離子液體溫度(單位:K)。由擬合曲線得到［bmim］［L－lactate］的熱膨脹係數為8.31×10－4K－1，該值大於［emim］［L－lactate］的熱膨脹係數(8.0×10－4K－1)。
根據實驗測得的密度，可由下試計算出離子液體的分子體積:
式中Vm為離子液體的分子體積(單位:nm3)，M為［bmim］［L－lactate］的摩爾質量，228.29 g·mol－1;N為阿伏伽德羅常數。在298.15 K，計算得到［bmim］［L－lactate］的分子體積為0.341 2 nm3。
根據Glasser的理論，熵可由分子體積計算得到:
式中So(298)為298 K下離子液體的標準熵(單位:J·(mol·K)－1)，298.15 K時，［bmim］［L－lactate］的標準熵為454.8 J·(mol·K)－1。
晶格能(UPOT)可以反映出離子液體陰陽離子間的相互作用，而根據密度可以對晶格能進行估算，然後可以進一步計算熱組成。根據Glasser提出的理論，晶格能可由下式計算得到:
式中UPOT為晶格能(單位:kJ·mol－1)，ρ為離子液體密度(單位:g·cm－3)，M為［bmim］［L－lactate］的摩爾質量，228.29 g·mol－1。計算得到的離子液體［bmim］［L－lactate］的晶格能為439.6 kJ·mol－1，比［emim］［L－lactate］的晶格能小(457.7 kJ·mol－1)。這說明［bmim］［L－lactate］要比［emim］［L－lactate］陰陽離子間的相互作用弱。
