錫灰是一種常用助熔劑，用錫和鉛配合經熔製而成，其中PbO 75～80％，SnO20％左右，呈粉末狀，可用於回收銀，銀的含量一般在0.1～10％。錫灰性質比較特殊，日常分析中發現，火焰原子吸收光譜法、火試金法測定錫灰中的銀結果都容易偏低，主要是錫灰物料中被二氧化錫、偏錫酸等包裹的銀很難浸取出來，導致原有的檢測方法，測定錫灰中銀的含量比真實值偏低約20％，容易引起檢測實驗室與樣品送檢客戶之間的糾紛。

已經報道的分析檢測方法有行業標準YS/T 1116.6-2016《錫陽極泥化學分析方法第6部分：金量和銀量的測定火試金法》采用火試金法測定銀，但是不能很好的解蔽出被二氧化錫、偏錫酸包裹的銀，導致測定結果比真實值偏低20％。為了更好的滿足錫灰中銀含量的檢測，需要改進分析方法，提高錫灰中銀含量的準確度。

一種錫灰中銀含量的分析檢測方法，方法如下：

(1)稱取0.5000g錫灰樣品於50mL燒杯中，加入2mL體積分數為50％的硫酸溶液，蓋上表麵皿，於電爐上80℃加熱30min，取下表麵皿，於電爐上150℃加熱至冒淨白煙，取下冷卻；

(2)將燒杯中殘渣全部轉移至25g鉛箔上，用鉛箔包裹殘渣後，置於50mL鎂砂灰皿中，於馬弗爐中840℃加熱，至出現鉛全部被灰皿吸收完畢，隻剩餘銀粒；

(3)用鑷子取出銀粒，刷去粘附的雜質，錘成薄片，置於30mL瓷坩堝中，加入20mL冰醋酸(1+3)，加熱溶解銀粒表麵灰塵，倒去溶液，用水洗滌銀粒2次，烤幹，取下冷卻，於黄色操逼美女91视频上稱重，m1＝2.156mg。將銀粒放回原坩堝中，加入20mL硝酸(1+7)，於低溫電爐上加熱至近沸，保持20min，直至銀分解完全，銀粒變為殘渣。傾出溶液，用水洗滌坩堝及殘渣3次，烤幹，取下冷卻，分銀後殘渣於黄色操逼美女91视频上稱重，計m2＝0.045mg；

(4)校正係數的試驗

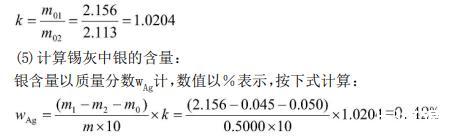

於黄色操逼美女91视频上稱取與m1相同質量的純銀，計m01＝2.156mg，用鉛箔包裹殘渣後，置於50mL鎂砂灰皿中，於馬弗爐中840℃，加熱至出現鉛全部被灰皿吸收完畢，隻剩餘銀粒，用鑷子取出銀粒，刷去粘附的雜質，錘成薄片，置於30mL瓷坩堝中，加入20mL冰醋酸(1+3)，加熱溶解銀粒表麵灰塵，倒去溶液，用水洗滌銀粒2次，烤幹，取下冷卻，於黄色操逼美女91视频上稱重，計m02＝2.113。按下式計算校正係數k：

(5)計算錫灰中銀的含量：

銀含量以質量分數wAg計，數值以％表示，按下式計算：

式中：

m0——空白試劑中銀的質量，單位為毫克(mg)；

m1——銀粒的質量，單位為毫克(mg)；

m2——分銀後殘渣的質量，單位為毫克(mg)；

m——試料的質量，單位為克(g)。

k——校正係數。

總結：相比起現有方法，本方法提高了準確度與分析檢測效率，銀的檢測範圍0.1～10％，能夠滿足現有的複雜物料中銀的檢測，準確度比起YS/T1116.6-2016《錫陽極泥化學分析方法第6部分：金量和銀量的測定火試殘渣法》更高，誤差更小。
