二氧化鈦（TiO2）材料因優秀的光催化性能，應用於化妝品、抗菌除汙和催化體係等。1997年，日本科學家藤島昭等在《自然》上首次報道了常溫下紫外照射的TiO2表麵發生從疏水到親水的浸潤轉變。近年來，許多課題組提出了較多不同的機製解釋這一親疏水轉變現象，包括表麵氧缺陷、表麵水解離產生OH、表麵汙染物吸附/解離等，但該領域一直存在爭議。實際上，該領域有一些基本問題，例如，常溫下TiO2表麵到底是親水還是疏水的基本問題，尚不完全清楚。

中國科學院上海高等研究院研究員王春雷、高嶷，聯合美國賓夕法尼亞大學教授J.Francisco、複旦大學劉韡韜實驗課題組、中科院上海應用物理研究所、中科院理論物理研究所，以TiO2的Rutile晶型110麵為例，通過表麵和頻振動光譜理論計算和實驗發現常溫下該表麵上由於強的TiO2/水的相互作用存在雙層有序水，進而基於傳統力場+機器學習訓練力場的經典分子動力學模擬進一步發現，該有序水導致水層上水滴存在（接觸角約25度），即出現了常溫不完全浸潤的雙層有序水現象。這為探究常溫TiO2表麵浸潤性提出了全新機製：TiO2表麵自身是超親水的，但表麵吸附的有序水層體現出弱疏水現象。這解決了本征TiO2表麵的親疏水性問題的基本問題。進一步，基於這一新機理，91视频网址软件可以探索紫外照射TiO2發生從疏水到親水的浸潤轉變的機製：表麵OH或者氧缺陷會破壞表麵有序水層，進而增強表麵水層的親水性。而表麵吸附甲酸乙酸分子可以有效的驅替表麵水分子，造成表麵更加疏水，這解釋了該材料在空氣中放置時間久以後接觸角更大（約45度）的現象。

2009年，王春雷等理論預言了常溫下不完全浸潤的有序單層水現象（Phys.Rev.Lett.,2009,103,137801），提出宏觀疏水和微觀親水共存於一個表麵即分子尺度親水性。後續，較多課題組在理論和實驗上在不同材料中均發現該現象，如重金屬Pt和Pd、氧化物SiO2和Al2O3，以及滑石和羧基自組裝單分子層表麵等，表明該現象廣泛存在。而TiO2體係是該理論的又一實例（但該表麵上是雙層水結構），並運用該理論解決了領域內長期存在的問題。

相關研究成果發表在Chemical Science上。研究工作得到國家自然基金優秀青年科學基金項目/麵上項目、中科院青年科學促進會的支持。

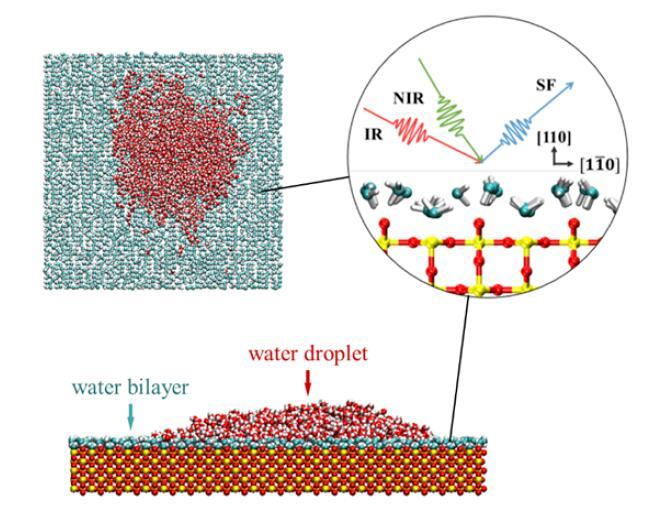

以TiO2的Rutile晶型110表麵為例，和頻共振光譜實驗與理論發現常溫下該表麵上有序雙層水結構，且該有序結構導致水層上水滴存在。
