合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 溫度及壓強對CO2-NaCl鹽水係統界麵張力的影響（二）
> 芬蘭Kibron表麵張力測試儀跟蹤氯乙烯懸浮聚合中的表麵張力變化情況
> 彈性薄膜表麵張力對由薄膜型聲學超材料隔聲性能的影響
> 酚胺樹脂聚醚型破乳劑分子結構、濃度對油-水界麵張力的影響——結果與討論、結論
> 桐油基衍生物鈉鹽的表麵張力、CMC值測定、乳液穩定性、固化膜性能測試（三）
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界麵上的界麵行為研究（三）
> 烷基-β-D-吡喃木糖苷溶解性、表麵張力、乳化性能等理化性質研究（二）
> 裂縫性水封氣藏解封過程中潤濕反轉劑濃度、氣水界麵張力變化（四）
> 不同稠油下油相中芳烴含量、水相pH值對油-水界麵張力變化規律
> 聚合物稠化劑（ASCM）合成條件、界麵張力及耐鹽、耐剪切性能（一）
推薦新聞Info

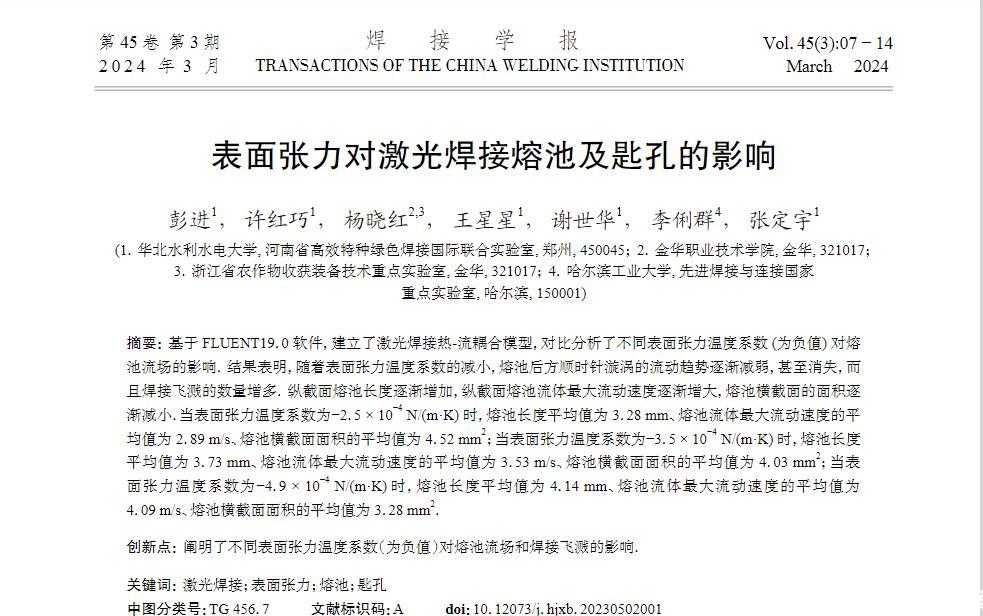

不同表麵張力溫度係數對激光焊接熔池流場的影響
來源：焊接學報 瀏覽 1355 次 發布時間:2024-08-07
基於FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對比分析了不同表麵張力溫度係數(為負值)對熔池流場的影響。

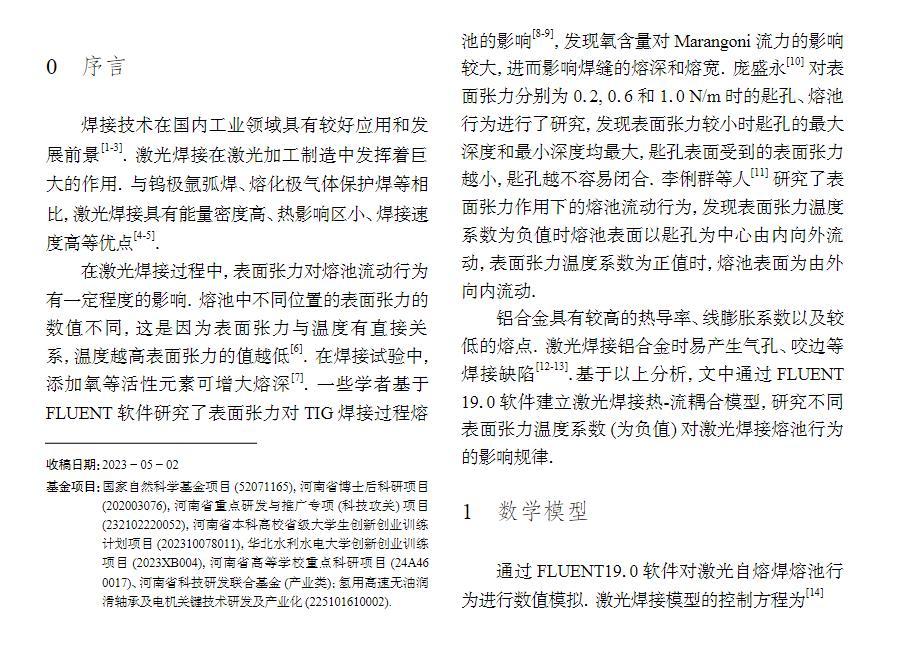

結果表明，隨著表麵張力溫度係數的減小，熔池後方順時針漩渦的流動趨勢逐漸減弱，甚至消失，而且焊接飛濺的數量增多.縱截麵熔池長度逐漸增加，縱截麵熔池流體最大流動速度逐漸增大，熔池橫截麵的麵積逐漸減小。當表麵張力溫度係數為-2.5×10-4N/(m·K)時，熔池長度平均值為3.28 mm、熔池流體最大流動速度的平均值為2.89 m/s、熔池橫截麵麵積的平均值為4.52 mm2;當表麵張力溫度係數為-3.5×10-4N/(m·K)時，熔池長度平均值為3.73 mm、熔池流體最大流動速度的平均值為3.53 m/s、熔池橫截麵麵積的平均值為4.03 mm2;當表麵張力溫度係數為-4.9×10-4N/(m·K)時，熔池長度平均值為4.14 mm、熔池流體最大流動速度的平均值為4.09 m/s、熔池橫截麵麵積的平均值為3.28 mm2。
